III) LES MATERIAUX

A) Les céramiques

Ce sont les plus utilisés car... les moins chers et les plus fiables (extrêmement peu de perte) !

Ils se présentent sous la forme de disques ronds. Le problème majeur de ce type de condo est l'instabilité (voir si dessus la tolérance). En effet, la valeur pouvant varier jusqu'à 80%, vous pouvez vous retrouver avec un condensateur qui ne correspond pas à la valeur inscrite. Il est donc préférable de les changer si vous n'êtes pas satisfait du rendu de votre guitare.

B) Les plastiques

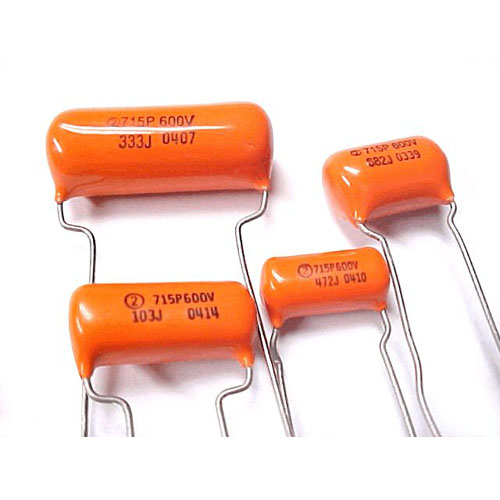

Le polypropylène est utilisé par exemple sur les célèbres Sprague Orange Drop. Ces condensateurs sont le choix idéal de remplacement des condensateurs en céramique. Ce sont les plus vendus. Ils sont plus gros que les autres condensateurs.


C) Le papier huilé

Le papier huilé (Oil Paper) est un l'ancêtre des condensateurs. Il fut utilisé dans les années 50.

On le trouve sous le déterminant international PIO (Paper in Oil)

Plutôt réservé aux connaisseurs, il est utilisé pour les sons typés années 50/60.

Le plus célèbre est le condensateur utilisé par Gibson dans les années 50 sur ces modèles et appelé BUMBLE BEE.


IV) Quels condensateurs choisir ?

A) Type Stratocaster : 3 simple bobinage

- Capacité principalement utilisée : .47mfd (on utilise généralement du .22mfd pour les Telecaster)

- Voltage : 100V à 200V

- Matériaux : polypropylène (sons modernes) ou Paper Oil (sons vintage). Céramique si petit budget.

Donc des SPRAGUE ORANGE DROP .47mfd 200V

../boutique/fiche_produit.cfm?ref=WD-47SPRAGUE-EP-4383&type=189&code_lg=lg_fr&num=31

ou des RS

../boutique/fiche_produit.cfm?ref=WD-RSGC47&type=189&code_lg=lg_fr&num=31

ou des Mallory

../boutique/fiche_produit.cfm?ref=WD-047MALLORY&type=189&code_lg=lg_fr&num=31

ou pour les sons vintage des Oil Paper

../boutique/fiche_produit.cfm?ref=ALL-EP-4158-000&type=189&code_lg=lg_fr&num=31

B) Type Les Paul: 2 double bobinage

- Capacité principalement utilisée : .22mfd

- Voltage : 200V à 600V

- Matériaux : polypropylène (sons modernes) ou Paper Oil (sons vintage). Céramique si petit budget.

Donc des SPRAGUE ORANGE DROP .22mfd
../boutique/fiche_produit.cfm?ref=WD-22SPRAGUE&type=189&code_lg=lg_fr&num=31 le moins gros

../boutique/fiche_produit.cfm?ref=WD-22SPRAGUE-EP-4380&type=189&code_lg=lg_fr&num=31
le plus gros

- ou des RS

../boutique/fiche_produit.cfm?ref=WD-RSGC22&type=189&code_lg=lg_fr&num=31

ou des Mallory
../boutique/fiche_produit.cfm?ref=WD-022MALLORY&type=189&code_lg=lg_fr&num=31

ou pour les sons vintage des Oil Paper
../boutique/fiche_produit.cfm?ref=ALL-EP-4156-000&type=189&code_lg=lg_fr&num=31

C) Type hybride : mélange simple et double

Dans le cas où un potentiomètre de tonalité mélange deux micros.

- Capacité principalement utilisée : entre .33mfd et .47mfd

- Voltage : 200V à 600V

- Matériaux : polypropylène (sons modernes) ou Paper Oil (sons vintage). Céramique si petit budget.

Donc des SPRAGUE ORANGE DROP .33mfd ou .47mfd
../boutique/fiche_produit.cfm?ref=WD-22SPRAGUE-EP-4380&type=189&code_lg=lg_fr&num=31
../boutique/fiche_produit.cfm?ref=WD-33SPRAGUE&type=189&code_lg=lg_fr&num=31

- ou des RS

../boutique/fiche_produit.cfm?ref=WD-RSGC47&type=189&code_lg=lg_fr&num=31

ou des Mallory
../boutique/fiche_produit.cfm?ref=WD-033MALLORY&type=189&code_lg=lg_fr&num=31


ou pour les sons vintage des Oil Paper
../boutique/fiche_produit.cfm?ref=ALL-EP-4158-000&type=189&code_lg=lg_fr&num=31

V) Comment câbler ?

- Exemple avec un condo type Strat. Il suffit de souder une patte du condensateur à la masse (le dos du potentiomètre).
Attention à bien faire la soudure sous peine d'un "direct poubelle. Je recommence tout" (un conseil : ne pas avoir un fer à souder trop chaud de peur d'endommager le potard, le condo, le vernis de sa guitare ou ses doigts ! Une pince -au pire la pince à cil de votre soeur, amie, épouse, mère etc- peut se révéler utile également) pour fixerl es pattes. Si vous les tenez aux doigts, il n'est pas certain que vous rejouiez avant quelques semaines de pommade pour brûlure). L'autre patte va être soudée à un des deux points chauds du potentiomètre (une des deux pattes du potentiomètres qui n'est pas utilisée)



Sur l'image on voit distinctement la patte sur la masse (milieu du disque du potentiomètre)
L'autre patte est soudée au point en bas.

D'autres schémas existent. le meilleur lien est sans doute celui de Seymour Duncan qui propose des schémas pour tous les types de configurations :

http://www.seymourduncan.com/support/wiring-diagrams/


Pour aller plus loin...

Nous n'avons retenu que l'essentiel.

Bien sûr, il existe d'autres condensateurs et des schémas spécifiques (comme la Tele pour ne citer qu'elle avec des condos de .1mfd ou de .05mfd) mais nous avons essayé de rester simples.

Il faut dire que le site de Seymour Duncan est tellement bien fait et complet que vous trouverez le modèle recommandé assez facilement.

Exemple : Une config. Tele '53 utilise deux condos de 0.05.

On peut également mettre des condensateurs sur le bouton de volume avec une résistance. Le treble kit.
